Mittaus
Rullakaihtimet 1
Ulkoinen rullakaihdin asennetaan seinään
Julkisivulle SK, SK + MKT suorilla ohjaimilla asennettu rullakaihdin on tarkoitettu rakennusten ulkoseinien ikkuna-aukon rakentamiseen sekä rakenteilla olevissa että jo olemassa olevissa rakennuksissa.
1. Ikkunan syvennys edestä katsottuna
2. Ikkunan syvennys sivulta katsottuna
3. Ikkunan syvennys ylhäältä katsottuna- A - BOX WIDTH (Tämä mitta tulee syöttää "leveys"-kenttään konfiguraattorissamme) Se on rullakaihtimen kokonaisleveys ohjaimien kanssa.
- B - SULJIN KORKEUS (Tämä mitta tulee syöttää "korkeus"-kenttään konfiguraattorissamme) Se on rullakaihtimen kokonaiskorkeus, laatikko ohjaimien kanssa
- C - IKKUNAN SYÖNNÖN LEVEYS Jos syvennyksen leveys ei ole sama kaikissa kohdissa, tulee ottaa syvennyksen pienin mitta.
- D - BOX HEIGHT Se on laatikon korkeus ilman ohjaimia, korkeus riippuu rullakaihtimen kokonaiskoosta ja sen mitat ovat 139mm - 207mm.
- E - IKKUNAN SYÖNNÖN KORKEUS Jos syvennyksen korkeus ei ole sama kaikissa kohdissa, tulee ottaa syvennyksen pienin mitta.
- F - GUIDE WIDTH Kaikilla ohjainmalleilla on sama 53 mm leveys.
Ulkoinen rullaverho asennettuna ikkunan syvennykseen
Kaihdin asennetaan ikkunan syvennykseen kulmikkaalla tai suorilla ohjaimilla. SK, SK + MKT on tarkoitettu sekä rakenteilla olevien että jo olemassa olevien rakennusten ikkuna-aukkoihin.
1. Ikkunan syvennys edestä katsottuna
2. Ikkunan syvennys sivulta katsottuna
3. Ikkunan syvennys ylhäältä katsottuna- A - IKKUNAN SYÖNTYMISEN LEVEYS (Tämä mitta tulee syöttää konfiguraattorimme "leveys"-kenttään ottaen huomioon etäisyys Z) Jos syvennyksen leveys ei ole sama kaikissa kohdissa, tulee ottaa pienin syvennysmitta.
- B - IKKUNAN SYÖNNÖN KORKEUS (Tämä mitta tulee syöttää konfiguraattorimme "korkeus"-kenttään) Jos syvennyksen korkeus ei ole sama kaikissa kohdissa, tulee ottaa pienin syvennysmitta.
- C - Ikkunan syvennyksen SYVYYS Ikkunan syvennyksen syvyys on mitta joka tulee ottaa huomioon laatikon kokoa valittaessa, laatikoiden mitat vaihtelevat 139mm - 207mm katso alla oleva taulukko "laatikoiden mitat"
- D - BOX HEIGHT Tämä on laatikon korkeus ilman ohjaimia, korkeus riippuu rullakaihtimen kokonaiskoosta ja sen mitat ovat 139mm - 207mm, katso alla oleva taulukko "laatikon mitat"
- E - GUIDE WIDTH Kaikilla ohjainmalleilla on sama 53 mm leveys.
- Z - ETÄISYYS Tämä on etäisyys, joka tulee vähentää ikkunan syvennyksen leveydestä, jotta kaihdin voidaan asentaa vapaasti. Vähennämme syvennyksen leveydestä 2 mm kummaltakin puolelta yhteensä 4 mm.
Rullakaihtimet 2
Ulkoisten rullakaihtimien tyyppi
Rullakaihtimen mitoitus asennustavasta riippuen
Julkisivulle asennettu rullaverho, suorat ohjaimet.
sulkimen leveys: L = G + (2 x P)sulkimen korkeus: K = L + S
Kaihdin asennetaan ikkunan syvennykseen kulmikkaalla tai suorilla ohjaimilla.
sulkimen leveys: L = Gsulkimen korkeus: K = W
Jos syvennyksen leveys ja korkeus eivät ole samat kaikissa kohdissa, tulee ottaa pienin syvennysmitta tai korjata aukko asianmukaisesti.
- L - SÄHKÖN KOKONAISLEVEYS
- G - IKKUNAN SYVYNNÖN LEVEYS
- P - OHJEIDEN LEVEYS (riippuu käytettävien ohjainten tyypistä - katso ohjainten tyypit)
- H - ikkunaluukkujen KOKO KORKEUS
- W - IKKUNAN SYÖNNÖN KORKEUS
- S - SHUTTER BOX HEIGHT
Laatikot ja sivusuojukset
Laatikoiden enimmäismitat
| SULJIN KOKO KORKEUS PROFIILILLE PA39 | |||||
|---|---|---|---|---|---|
| Laatikon tyyppi | Laatikon korkeus | Laatikon leveys | Rulla SK | Rulla SK moottorilla | Rulla SK + MKT |
| 137 | 139mm | 137mm | 1560 mm asti | 1440 mm asti | - |
| 165 | 167mm | 165 mm | 2390 mm asti | 2280 mm asti | 1500 mm asti |
| 180 | 183mm | 180mm | 2950 mm asti | 2790 mm asti | 2300 mm asti |
| 205 | 207mm | 205 mm | 4320 mm asti | 4050 mm asti | 2400 mm asti |
*MKT - hyttysverkko
Rullakaihtimet 3
Ohjeet ja profiili
SUORA OPAS
PP 53
KULMAOHJE
PK 53
KAKSIOPAS
PPDO 53
SUORA OPAS
PP 68
Profiili PA39
*Suuremmat koot:
PA39-profiili korvataan PA43-profiililla - tämä profiili eroaa pääasiassa kooltaan ja näyttää käytännössä samanlaiselta.
PP 53 -ohjain korvataan PP 68 -ohjaimella.
Ulkoisten rullaverhojen osat
1. SK / 11 - ROLLER BOX TOP
2. SK / 21 - RULLAVERKOJEN POHJA
3. BS 45 LAATIKKO SIVUKANSI
4. 8KULMAINEN PUTKI
5. SOVITUSRENKAS
6. PIDIN
7. LAAKERI
8. KELAUSPYÖRÄ
9. LAMELA-LIUKKU OPPAASSA
10. RIIPISTIN
11. ALUMIINIPROFIILISTA RULLAVERHO
12. PROFIILITUSTO
13. ALALIISTA
14. ALALIISTAN TULPPA
15. OPAS
*Kaikki mitat on ilmoitettu millimetreinä
SCREEN ulkoiset rullaverhot 1
Mittausohjeet ulkoiset Screen rullaverhot
Kaihtimen pitkä ja häiriötön toiminta ei riipu pelkästään sen korkeasta työnlaadusta, vaan myös sen oikeasta asennuksesta ja asennuksesta. Jotta kaihdin istuisi täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.
- A - LEVEYS Tämä on ulkopuolelta aukeavan ikkunan leveys.
- B - KORKEUS Tämä on ulkopuolelta avautuvan ikkunan korkeus.
- C1, C2, C3 - Ikkunakehyksen näkyvien osien leveys
Mitat A ja B ovat valmiin tuotteen mitat.
*C1 ja C2 ovat näkyvien ikkunakehyselementtien leveys (jos C1<25 mm tai c2<25 kokoaminen mahdotonta)
Tekniset tiedot
| Laatioiden tukemat enimmäismitat | ||
|---|---|---|
| Laatikon tyyppi | Max leveys | Max korkeus |
| 95 | 3000mm | 3000mm |
| 105 | 3500mm* | 4000mm* |
| 125 | 5000mm* | 5000mm* |
*Emme voi valmistaa suojakaihtimia, joiden molemmat mitat ovat yli 3000 mm. Vain yksi voi olla yli 3m, esimerkiksi: voit tilata 5000x3000, mutta ei 5000x3100, sama pätee 3100x5000.
| Järjestelmän suorituskykyominaisuudet | |
|---|---|
| Järjestelmän mitat [mm] | Järjestelmän ominaisuudet |
| Laatikon korkeus: 95/105/125 | Tuulenvastus [km/h]: 145 |
| Pinta-ala [m2]: 12.9.2015 | Auringon säteilyn vähennys: 75 % |
| UV-säteiden suodatus: 8 % | |
SCREEN ulkoiset rullaverhot 2
HEMA – laatikko 95
Alakisko
HEMA – laatikko 105
Alakisko
HEMA - laatikko 125
Alakisko
*Kaikki mitat on ilmoitettu millimetreinä.
Rullaverho MINI
Mittausohjeet Rullaverho MINI
Pitkä ja häiriötön kaihtimen toiminta ei riipu pelkästään sen korkeasta työnlaadusta, vaan myös sen oikeasta asennuksesta ja asennuksesta. Jotta kaihdin istuisi täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.
Vapaasti roikkuu MINI
- A - LEVEYS Tämä on lasin leveys lasihelmien kanssa. Teemme mittauksen kohdista, joissa lasihelmi liittyy ikkunan karmiin. Leveys A on kankaan leveys.
- B - KORKEUS Se on korkeus ikkunan karmin yläreunasta paikkaan, jossa lasituspalkki on liitetty ikkunan karmiin.
- I - Ikkunakehys
- II - Lasitushelmi
- III - Lasi
*Kaikki mitat on ilmoitettu millimetreinä
• Putki – mitat A +4 mm
• Kangas – koko A
• Painopalkki – mitta A
Rullaverhot MGS, MGII, MAXI
Mittausohjeet Rullaverho MG, MGS
Ikkunaluukun pitkä ja häiriötön toiminta ei riipu pelkästään sen korkeasta työnlaadusta, vaan myös sen oikeasta asennuksesta ja kokoonpanosta. Jotta kalvo istuu täydellisesti, valitun sijainnin on oltava oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.
Pultattu - ikkunan syvennys
- A - IKKUNAN SYÖNNÖN LEVEYS Jos syvennyksen leveys ei ole sama kaikissa kohdissa, tulee ottaa syvennyksen pienin mitta. 5 mm on etäisyys, joka vähennetään ikkunan syvennyksen leveydestä rullaverhon vapaata asennusta varten.
- B - IKKUNAN SYÖNNÖN KORKEUS Jos syvennyksen korkeus ei ole sama kaikissa kohdissa, on otettava syvennyksen pienin mitta. 5 mm on etäisyys, joka vähennetään ikkunan syvennyksen korkeudesta rullaverhon vapaata asennusta varten.
Pultattu - seinä tai katto
- A - SILMÄKANKAAN LEVEYS
- B - SOKEA KORKEUS
- C - IKKUNAN SYVYNNÖN LEVEYS
- D - IKKUNAN KORKEUS
Käytä tätä vaihtoehtoa, jos haluat asentaa kaihtimen seinälle. Suosittelemme, että kaihdin on noin 8-10 cm leveämpi ja 8-10 cm korkeampi kuin ikkunan syvennys, jotta välejä ei jää.
*Sälekaihtimen ylämekanismi kestää noin 8 cm korkeutta
Lisätiedot ja kommentit
Integroidun suojakauluksen ansiosta kaihdin muistuttaa esteettisesti kasettimalleja. Lisäksi se varmistaa materiaalin sivuttaisohjauksen. Räätälöityihin tilauksiin on mahdollista käyttää laakerikiskon liitintä, joka mahdollistaa useiden kaihtimien kokoamisen tiiviisti yhteen, jolloin kankaiden väliin jää mahdollisimman vähän rakoja.
Jos haluat tilata kaihtimen tällä liittimellä, kuvaile tämä "kommentit"-kenttään kertoaksesi meille ja keskustellaksesi yksityiskohdista.
*Kaikki mitat on ilmoitettu millimetreinä
Dimensionaalinen algoritmi
• Putki – mitat A +4 mm
• Kangas – koko A
• Painopalkki – mitta A
• Tukiprofiili MG S
– mitta A +15 mm
• Kansiprofiili MG S
– mitta A +15 mm
• Kiinnitysprofiili MG S
– mitta A +15 mm
Rullaverhot MICRO, MICRO S
Mittausohjeet MICRO rullaverho
Ikkunaluukun pitkä ja häiriötön toiminta ei riipu pelkästään sen suorituskyvyn korkeasta laadusta, vaan myös sen oikeasta istuvuudesta ja asennuksesta. Jotta iiris istuisi täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apulaitteen piirustuksia on noudatettava tarkasti.
Pultattu - ikkunan syvennys
Jos sinulla on epätyypillisiä lasihelmiä, esim. "pyöristettyjä", ilmoita ne tilauksen yhteydessä "Malli"-kenttään! Valmistamme sinulle erityiset ohjauslistat, jotka kiinnittyvät täydellisesti lasihelmien pyöristettyyn pintaan. (Katso alla oleva kuva)
LasitusprofiiliKLASSIKKO
LasitusprofiiliPYÖRISTETTY
- A - LEVEYS Se on lasin leveys, jossa on lasitushelmillä varustettu maljakko. (Otamme mittauksen paikoista, joissa lasihelmi on yhteydessä ikkunan karmiin).
- B - KORKEUS Tämä on lasin korkeus lasihelmien kanssa. (Otamme mittauksen paikoista, joissa lasihelmi on yhteydessä ikkunan karmiin). *100 % blackout -versiossa kasettiin mahtuu jopa 180 cm kangasta.
- C - LASIN VALON APUMITTA
*MICRO-rullaverho toimii lasin valossa lasihelmien välisessä tilassa. (Mittoja ottaessasi ilmoita kolmas apumitta, joka on lasi-ikkunan leveys, mittaa lasin mitat ILMAN tiivisteitä) otamme vain LASIN mitat! tämä mahdollistaa rullakaihtimen toiminnan kunnolla ja vapaasti. Apumitta annetaan lisäkentässä mittojen alla.
- I - Ikkunakehys
- II - Lasitushelmi
- III - Lasi
*Yli 2000 mm (200 cm) korkeat rullaverhot eivät välttämättä piiloudu kokonaan kasettiin.
**Kaikki mitat ovat millimetreinä
Laskostetut kaihtimet
Laskostettujen kaihtimien mittausohjeet
Ikkunakannen pitkä ja häiriötön toiminta ei riipu pelkästään sen valmistuksen korkeasta laadusta, vaan myös sen oikeasta asennuksesta ja kokoonpanosta. Jotta aukko sopii täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.
Asennus ikkunan syvennyksen sisään
- A - IKKUNAN SYÖNNÖN LEVEYS Jos syvennyksen leveys ei ole sama kaikissa kohdissa, käytä pienintä mittaa. 5 mm on etäisyys, joka on vähennettävä syvennyksen leveydestä, jotta laskostettu kaihdin voidaan asentaa vapaasti.
- B - IKKUNAN SYÖNNÖN KORKEUS Jos syvennyksen korkeus ei ole sama kaikissa kohdissa, käytä pienintä mittaa. 5 mm on etäisyys, joka on vähennettävä syvennyksen korkeudesta, jotta laskostettu kaihdin voidaan asentaa vapaasti.
Asennus ikkunan syvennyksen sisäpuolelle koskee seuraavan tyyppisiä laskostettuja kaihtimia: 1SCOW, 2SCOW.
Seinä/kattoasennus
- A - PLAISTETTU SILMÄN LEVEYS
- B - LASKETU SILMÄKORKEUS
- C - IKKUNAN SYVYNNÖN LEVEYS
- D - IKKUNAN SYVYNNÖN KORKEUS
Käytä tätä vaihtoehtoa, jos haluat asentaa laskostetut kaihtimet seinään. Suosittelemme, että laskostettu kaihdin on noin 8-10 cm leveämpi ja 8-10 cm korkeampi kuin ikkunan syvennys aukkojen välttämiseksi.
Seinä-/kattoasennus koskee seuraavan tyyppisiä laskostettuja kaihtimia: 1SCOW, 2SCOW.
Asennus lasihelmien väliin
- A - LEVEYS Tämä on lasin näkyvän alueen leveys.
- B - KORKEUS Tämä on lasin näkyvän alueen korkeus.
- I - Ikkunakehys
- II - Lasitushelmi
- III - Lasi
* Laskostettu kaihdin toimii lasiruudun alueella, lasihelmien välissä. (Mittaa tehdessäsi ilman tiivisteitä; mittaa vain lasi!) Näin laskostettu kaihdin toimii oikein ja tasaisesti.
Asennus lasihelmien väliin koskee seuraavan tyyppisiä laskostettuja kaihtimia: 2SCK.
Non-invasiivinen asennus ikkunapuitteelle
- A - LEVEYS Tämä on lasin leveys, mukaan lukien lasihelmet.
- B - KORKEUS Tämä on ikkunan puitteen korkeus.
- I - Ikkunan kehys
- II - Lasitushelmi
- III - Lasi
*Varmista mittauksen aikana, että laskostettu kaihdin ei häiritse ikkunan kahvaa.
Non-invasiivinen asennus ikkunapuitteeseen koskee seuraavia laskostettuja kaihtimia: 2SCK, 1SCOW, 2SCOW.
Laskostettujen kaihtimien asennus kattoikkunoihin
Kattoikkuna - Näkymä ylhäältä
Kattoikkuna - Sivunäkymä- A - LEVEYS Tämä on lasipinnan leveys reunasta reunaan.
- B - KORKEUS Tämä on korkeus lasihelmen reunasta reunaan.
- I - Ikkunan kehys
- II - Lasi
Kattoikkunoihin voidaan asentaa vain COSIMO SL -laskostetut kaihtimet.
*Kaikki mitat on ilmoitettu millimetreinä.
Roomalaiset kaihtimet
Mittausohje
Roomalaiset kaihtimet
Ikkunaluukun pitkä ja häiriötön toiminta ei riipu pelkästään sen suorituskyvyn korkeasta laadusta vaan myös sen oikeasta istuvuudesta ja asennuksesta. Jotta iiris istuisi täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apulaitteen piirustuksia on noudatettava tarkasti.
Asennus ikkunan syvennykseen
- A - IKKUNAN SYVYNTÖJEN LEVEYS Jos raon leveys kaikissa kohdissa ei ole yhtä suuri, tulee raon pienimmän mitat olla sama. 5 mm on etäisyys, joka tulee ottaa pois ikkunan syvennyksen leveydestä, jotta kaihdin voidaan asentaa ilmaiseksi.
- B - IKKUNAN SYVYNNÖN KORKEUS Jos ontelon korkeus kaikissa kohdissa ei ole yhtä suuri, ontelon pienimmän mittasuhteen tulee olla sama. 5 mm on etäisyys, joka tulee ottaa pois ikkunan syvennyksen korkeudesta, jotta se voidaan asentaa kaihtimen päälle.
Asennus ikkunan karmiin - ei-invasiivinen vaihtoehto
- A - LEVEYS Se on lasin leveys lasihelmillä
- B - KORKEUS Tämä on korkeus rungon yläosasta alaosaan.
Seinä/kattoasennus
- A - WIDTH ROLLER Tämä on kaihtimien kokonaisleveys. On syytä muistaa, että kaihdin oli leveämpi kuin ikkunan syvennys, min. 5-8 cm, jotta valoa ei tule poistumisen jälkeen.
- B - KORKEUSRULA Tämä on kaihtimien kokonaiskorkeus. Rullalle käärittynä roomalainen kaihdin saavuttaa 22-35 cm korkeuden sen pituudesta riippuen.
- C - IKKUNAN SYVYNNÖN LEVEYS
- D - IKKUNAN SYÖNNÖN KORKEUS
Saatavilla olevat mallit
Knall-verkkokaupan roomalaiset kaihtimet ovat saatavilla kahta tyyppiä. Nämä ovat hyvin samankaltaisia järjestelmiä, jotka eroavat pääasiassa esteettisesti.
Malli 2
Rullaverho pyöreillä aluslangoilla* (4 mm).
Läpinäkyvä vaakasuora teippi. Paketti min. 23 cm.
Malli 3
Rullaverho pyöreillä aluslangoilla* (3 mm).
Kankaan takana laskokset. Paketti min. 21 cm.
Lisätarvikkeet
Ei-invasiivinen yläkiinnike PVC-ikkunoihin
Avorata irrotettavilla naruilla
Yleiskiinnike
Non-invasiivinen alakiinnike kielen asennukseen
Radan poikkileikkaus
Kattokiinnike
*Kaikki mitat ovat millimetreinä
*Käärittynä kaihdin saavuttaa 22-35 cm korkeuden verhon pituudesta riippuen.
Sisäiset sälekaihtimet
Sälekaihtimet
mittausohjeet
Ikkunakannen pitkä ja häiriötön toiminta ei riipu pelkästään sen valmistuksen korkeasta laadusta, vaan myös sen oikeasta asennuksesta ja kokoonpanosta. Jotta aukko sopii täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.
Asennus lasihelmien väliin
- A - LEVEYS Tämä on lasin "valon" leveys (ei sisällä tiivistettä).
- B - KORKEUS Tämä on lasin "valon" korkeus (ei sisällä tiivistettä).
- I - Ikkunan kehys
- II - LASITUSHELMI
- III - LASI
Asennus lasihelmille
- A - LEVEYS Se on lasin leveys lasihelmien kanssa.
- B - KORKEUS Se on lasin korkeus lasihelmien kanssa.
- I - Ikkunan kehys
- II - LASITUSHELMI
- III - LASI
Non-invasiivinen asennus ikkunapuitteelle
- A - LEVEYS Se on lasin leveys lasihelmien kanssa.
- B - KORKEUS Tämä on ikkunan puitteen korkeus
- I - Ikkunan kehys
- II - LASITUSHELMI
- III - LASI
Asennus ikkunan syvennyksen sisäpuolelle
- A - IKKUNAN SYÖNTYMISEN LEVEYS Jos syvennyksen leveys ei ole sama kaikissa kohdissa, tulee ottaa syvennyksen pienin mitta. 5 mm on etäisyys, joka tulee vähentää ikkunan syvennyksen leveydestä, jotta kaihtimien asennus olisi helppoa.
- B - IKKUNAN SYÖNNÖN KORKEUS Jos syvennyksen korkeus ei ole sama kaikissa kohdissa, tulee ottaa syvennyksen pienin mitta. 5 mm on etäisyys, joka tulee vähentää ikkunan syvennyksen korkeudesta, jotta kaihtimien asennus olisi helppoa.
*Muista, että kun kaihtimet rullataan ylös, mekanismin korkeus kasvaa sälepaketin paksuudella, mikä saattaa joissain tapauksissa häiritä ikkunan avaamista.
*Lamellipakkausten korkeudet löytyvät kaihtimien kuvauksista.
Seinäasennus
- A - SOKEA LEVEYS
- B - SOKEA KORKEUS
- C - IKKUNAN SYVYNNÖN LEVEYS
- D - IKKUNAN SYVYNNÖN KORKEUS
Käytä tätä vaihtoehtoa, jos haluat asentaa kaihtimet seinälle. Suosittelemme, että ikkunaluukku on noin 8-10 cm leveämpi ja 8-10 cm korkeampi kuin ikkunan syvennys, jotta välejä ei jää.
*Kaikki mitat on ilmoitettu millimetreinä
** Kaihtimen korkeudessa voi olla pieniä eroja. Erojen toleranssi on -5 mm - +35 mm.
Ulkoiset sälekaihtimet
Mittauskäsikirja sälekaihtimet
Ikkunakannen pitkä ja häiriötön toiminta ei riipu pelkästään sen valmistuksen korkeasta laadusta, vaan myös sen oikeasta asennuksesta ja kokoonpanosta. Jotta aukko sopii täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.
- A - Sälekaihtimen kokonaisleveys
- B - sälekaihtimen kokonaiskorkeus
Korkeus B tulee ilmoittaa laatikon mukana, laatikon mitat tulee valita alla olevan taulukon mukaan:
| Żaluzje Z90 | Alusja C80 | |||
|---|---|---|---|---|
| Kasetin korkeus [cm] | Ohjauskorkeus [cm] | Järjestelmän korkeus [cm] | Ohjauskorkeus [cm] | Järjestelmän korkeus [cm] |
| 22 | 40 50 60 70 80 90 100 110 120 130 140 150 160 | 62 72 82 92 102 112 122 132 142 152 162 172 182 | 40 50 60 70 80 | 62 72 82 92 102 |
| 27 | 165 175 185 195 205 215 | 192 202 212 222 232 242 | 90 95 105 115 125 135 145 155 | 112 122 132 142 152 162 172 182 |
| 31 | 221 231 241 251 261 271 | 252 262 272 282 292 302 | 165 171 181 191 201 211 | 192 202 212 222 232 242 |
| 35 | 277 287 297 307 317 | 312 322 332 342 352 | 221 227 237 247 257 267 | 252 262 272 282 292 302 |
Pystyverhot
Mittausohjeet Pystyverhot
Ikkunakannen pitkä ja häiriötön toiminta ei riipu pelkästään sen valmistuksen korkeasta laadusta, vaan myös sen oikeasta asennuksesta ja kokoonpanosta. Jotta aukko sopii täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.
Pultattu - ikkunan syvennys
- A - IKKUNAN SYÖNNÖN LEVEYS Jos syvennyksen leveys ei ole sama kaikissa kohdissa, tulee ottaa pienin syvennysmitta. 5 mm on etäisyys, joka tulee vähentää ikkunan syvennyksen leveydestä, jotta kaihtimet voidaan asentaa vapaasti.
- B - IKKUNAN SYÖNNÖN KORKEUS Jos syvennyksen korkeus ei ole sama kaikissa kohdissa, tulee ottaa syvennyksen pienin mitta. 5 mm on etäisyys, joka tulee vähentää ikkunan syvennyksen korkeudesta, jotta kaihtimet voidaan asentaa vapaasti.
Pultattu - seinä tai katto
- A - JÄRJESTELMÄN LEVEYS
- B - JÄRJESTELMÄN KORKEUS
- C - IKKUNAN SYVYNTÖ 100 mm on ehdotettu etäisyys, joka tulisi lisätä ikkunan syvennyksen leveyteen rakojen välttämiseksi.
- D - IKKUNAN SYVYNNÖN KORKEUS 100 mm on ehdotettu etäisyys, joka tulisi lisätä ikkunan syvennyksen leveyteen rakojen välttämiseksi.
*Kaikki mitat on ilmoitettu millimetreinä.
Pystymarkiisit
Pystymarkiisit Fakro VMZ/VMB mittausohjeet
Ikkunakannen pitkä ja häiriötön toiminta ei riipu pelkästään sen valmistuksen korkeasta laadusta, vaan myös sen oikeasta asennuksesta ja kokoonpanosta. Jotta aukko sopii täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.
Otamme mittauksen ikkunan ulkopuolelta
- A - LEVEYS Tämä on ulomman ikkunan syvennyksen leveys.
- B - KORKEUS Tämä on ulomman ikkunan syvennyksen korkeus.
- C1, C2, C3 - NÄKYVIEN RUNGON ELEMENTIEN LEVEYS
*C1 ja C2 ovat näkyvien runkoelementtien leveys sivuosassa (C1<25mm tai C2<25mm - MONTAASI MAHDOLLINEN!)
*Kaikki mitat on ilmoitettu millimetreinä
Patio markiisit
Mittausohjeet Patioteltat
Markiisin pitkä ja häiriötön toiminta ei riipu pelkästään sen korkeasta työnlaadusta, vaan myös sen oikeasta säädöstä ja asennuksesta. Jotta markiisi istuisi täydellisesti, valitun sijainnin on oltava oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.
Montaasi ruuvaamalla
Patio markiisi - edestä
Patio markiisi - sivukuva- A - MARKKINAN LEVEYS
- B - MARKKINAN KATTAVUUS Markiisin ulottuvuus riippuu sen kaltevuuskulmasta. Markiisin ulottuma on etäisyys rakennuksen seinästä vetopalkkiin, jonka kaltevuuskulma on noin 4 astetta. Useimmissa tapauksissa kaltevuuskulma on suurempi (suositeltu kaltevuuskulma sateen asianmukaiseen poistoon on 14 astetta).
Terassimarkiisijärjestelmien mitat
Verkkokaupassamme saatavilla olevien terassimarkiisijärjestelmien mitat millimetreinä näkyvät alla olevissa apupiirustuksissa:
Patiomarkiisi Corsica Premium kasetissa
Patioteltta Palladio Premium kasetissa
Patioteltta Jamaica Premium ilman kasettia
Patioteltta Silver Plus Classic ilman kasettia
*Kaikki mitat on ilmoitettu millimetreinä
Talvipuutarhan markiisit
Mittausohjeet verannateltalle
Aurinkosuojan pitkä ja häiriötön toiminta ei riipu pelkästään sen rakenteen korkeasta laadusta vaan myös sen oikeasta sovituksesta ja asennuksesta. Jotta markiisi istuu täydellisesti, valittu paikka on mitattava oikein ja huolellisesti.
On ehdottomasti noudatettava alla olevia havainnollistavia kaavioita.
- A - LEVEYS Tämä on markiisin leveys.
- B - KORKEUS Tämä on markiisin korkeus.
*Kun suunnittelet useiden Veranda markiisimoduulien asennusta vierekkäin, suosittelemme tutustumaan verkkosivuillamme olevaan tekniseen dokumentaatioon ja ottamaan yhteyttä asiakaspalveluumme ennen ostoa.
Vakio on L1
*Kaikki mitat on ilmoitettu millimetreinä.
Parvekemarkiisit
Mittausohjeet Italialle Parvekemarkiisi
Aurinkosuojan pitkä ja virheetön toiminta ei riipu pelkästään sen korkeasta laadusta, vaan myös sen oikeasta sovituksesta ja asennuksesta. Varjostimen täydellisen istuvuuden varmistamiseksi valittu paikka on mitattava oikein ja huolellisesti.
On ehdottomasti noudatettava alla olevia havainnollistavia kaavioita.
- A - LEVEYS Tämä on markiisin leveys.
- B - JATKEMINEN Tämä on markiisin varren ulottuma.
Kun asennat manuaalisen markiisin parvekkeen syvennyksen sisään, suosittelemme jättämään ohjauspuolelle 15 cm:n etäisyyden seinästä. Tämä varmistaa helpon asennuksen ja käytön.
*Kaikki mitat on ilmoitettu millimetreinä.
Sivumarkiisit
Bahama- teltan mittausohjeet
Aurinkosuojan pitkä ja häiriötön toiminta ei riipu pelkästään sen rakenteen korkeasta laadusta vaan myös sen oikeasta sovituksesta ja asennuksesta. Jotta markiisi istuu täydellisesti, valittu paikka on mitattava oikein ja huolellisesti.
On ehdottoman välttämätöntä noudattaa alla olevia apupiirroksia.
- A - LEVEYS Tämä on markiisin leveys.
- B - KORKEUS Tämä on markiisin korkeus.
*Määrityksen aikana ilmoitetut mitat viittaavat markiisijärjestelmän kokonaisleveyteen ja korkeuteen, mukaan lukien kiinnityselementit. On tärkeää muistaa, että teltan kankaan todellinen pituus voi olla hieman pienempi ja riippuu valitusta asennustavasta.
Markiisia on saatavana kolmessa eri versiossa asennustavasta riippuen.
Variantti 1
Suunniteltu asennettavaksi kovettuville pinnoille.
Asennuselementin halkaisija on 145 mm.
Vaihtoehto 2
Asennetaan pehmeälle maaperälle, esim. nurmikolle.
Asennuselementin halkaisija on 145 mm.
Vaihtoehto 3
Suunniteltu seinäasennukseen.
Kiinnikkeen leveys on 64 mm.
*Kaikki mitat on ilmoitettu millimetreinä.
Pergolat
Pergolan asennus
Pergola SB350
Pergolat Knallilta
Kun tilaat pergolan Knallilta, valitset mukautetun lähestymistavan ja varmistat, että saat täydellisesti tarpeisiisi räätälöidyn tuotteen. Tiimimme kiinnittää huomiota kaikkiin yksityiskohtiin varmistaakseen, että lopputuote täyttää kaikki odotukset ja on juuri tarvitsemasi mitat. Huolellisesti valitut, laadukkaat materiaalit eivät ainoastaan anna pergolalle esteettistä ulkonäköä, vaan myös varmistavat sen kestävyyden ja luotettavuuden. Autamme mukauttamaan rakenteen tilaanne ja luomme ihanteellisen paikan rentoutumiseen ja suojaan auringolta tai sateelta.
Pergola SB400
vapaasti seisova yksimoduuli
vapaasti seisova monimoduuli
Pergola SB500
vapaasti seisova yksimoduuli
vapaasti seisova monimoduuli
Pergola KIINTEÄ
vapaasti seisova yksimoduuli
vapaasti seisova monimoduuli
Pergola KIINTEÄ
seinään asennettava yksimoduuli
seinään kiinnitettävä monimoduuli
Pergola ZIIP
seinään kiinnitettävä yksimoduuli
Verhot
Verhon mittausohjeet
Jotta verho istuu täydellisesti, valittu paikka on mitattava tarkasti ja huolellisesti.
Seuraavia havainnollistavia kaavioita on noudatettava tarkasti.
Verho
- A - WIDTH Verhotangon leveys
- B - HEIGHT verhon korkeus*
- Pareittain ripustetuissa verhoissa, määritä verhon sivu: vasen tai oikea.
Valmiin verhotangon leveys heijastaa avatun, poimutetun kankaan mittaa.
*Mittaa korkeus verhotangon yläosasta lattiaan, lisää 2 cm (tarpee rengasrei'itykseen). Huomautus! Annettu mitta viittaa lopputuotteen kokonaiskorkeuteen (mitta B, valmis verho). Jotta verho ei harjaa lattiaa, suosittelemme vähentämään korkeudesta enintään 10 cm (suosituksen mukaan).
*Kaikki mitat on ilmoitettu millimetreinä.
KNALL sähköverho
Knall-verhokiskon mittausohjeet
Aurinkosuojan pitkä ja häiriötön toiminta ei riipu pelkästään sen rakenteen korkeasta laadusta vaan myös sen oikeasta sovituksesta ja asennuksesta. Jotta markiisi istuu täydellisesti, valittu paikka on mitattava oikein ja huolellisesti.
On ehdottoman välttämätöntä noudattaa alla olevia apupiirroksia.
- A - LEVEYS Mitta A on järjestelmän kokonaispituus mukana tulevasta moottorista verhon päähän.
Jos yksi suora jossakin mittasuhteessa ylittää 2,4 m, se jaetaan kahteen yhtä suureen osaan, liitin sisältyy sarjaan.
*Kaikki mitat on ilmoitettu millimetreinä.
Hyönteisverkot ikkunoihin
Ikkunan hyttysverhojen mittausohjeet
Ikkunaverkon pitkä ja virheetön toiminta ei riipu pelkästään sen laadukkaasta rakenteesta vaan myös sen oikeasta sovituksesta ja asennuksesta. Jotta näyttö istuu täydellisesti, valittu paikka on mitattava tarkasti ja huolellisesti.
Seuraavia havainnollistavia kaavioita on noudatettava tarkasti.
Kehys Mosquito Screen
Ikkuna - sivukuva- A - LEVEYS Tämä on ikkunakehyksen "vapaan aukon" leveys. Mitattu tiivisteestä tiivisteeseen.
- B - KORKEUS Tämä on ikkunakehyksen "vapaan aukon" korkeus. Mitattu tiivisteestä tiivisteeseen.
- C - LAIPAN PAKSUS
- I - Ikkunakehys
- II - Ikkunakehyksen tiiviste
- III - Ikkunapuite
Tavallinen Roll-Up Mosquito Screen
- A - LEVEYS Tämä on ulkoisen ikkunan syvennyksen leveys. Jos syvennyksen leveys ei ole tasainen kaikissa kohdissa, tulee käyttää syvennyksen pienintä mittaa.
- B - KORKEUS Tämä on ulkoisen ikkunan syvennyksen korkeus. Jos syvennyksen korkeus ei ole tasainen kaikissa kohdissa, tulee käyttää syvennyksen pienintä mittaa.
Kaksi mallia
Knallin rullattavissa hyttysverkoissa on kompakti kasetti (47 mm), tiukat sivuohjaimet (38 mm) ja helppokäyttöinen liikkuva profiili (65 mm). Kattoikkunoihin tarjoamme malleja, joissa on pohjaprofiili (15mm), mikä varmistaa täydellisen istuvuuden ja helpon asennuksen.
Roll-Up Roof Mosquito Screen
Katon syvennys - ylhäältä katsottuna (leveys)
Katon syvennys - sivukuva (korkeus)
- A - LEVEYS Tämä on sisäkaton syvennyksen leveys, johon lisätään ohjaimien mitat 8 cm (2x4 cm).
- B - KORKEUS Tämä on sisäkaton syvennyksen korkeus lisäämällä kasetin mitat 10 cm.
Kaksi mallia
Knallin rullaavat hyttysverkot sisältävät kompaktin kasetin (47 mm), tiukat sivuohjaimet (38 mm) ja helposti käytettävän liikkuvan profiilin (65 mm). Kattoikkunoille tarjoamme malleja, joissa on pohjaprofiili (15mm), mikä varmistaa täydellisen istuvuuden ja helpon asennuksen.
Ovien hyttysverkot
Mittausohjeet ovihyttysverkkoihin
Ovisuojan pitkä ja virheetön toiminta ei riipu pelkästään sen laadukkaasta rakenteesta vaan myös sen oikeasta asennuksesta ja asennuksesta. Jotta näyttö istuu täydellisesti, valittu paikka on mitattava tarkasti ja huolellisesti.
Seuraavia havainnollistavia kaavioita on noudatettava tarkasti.
Oven Mosquito Screen
Oven hyttysverkko mitataan ulkopuolelta.
Ovet - ylhäältä katsottuna

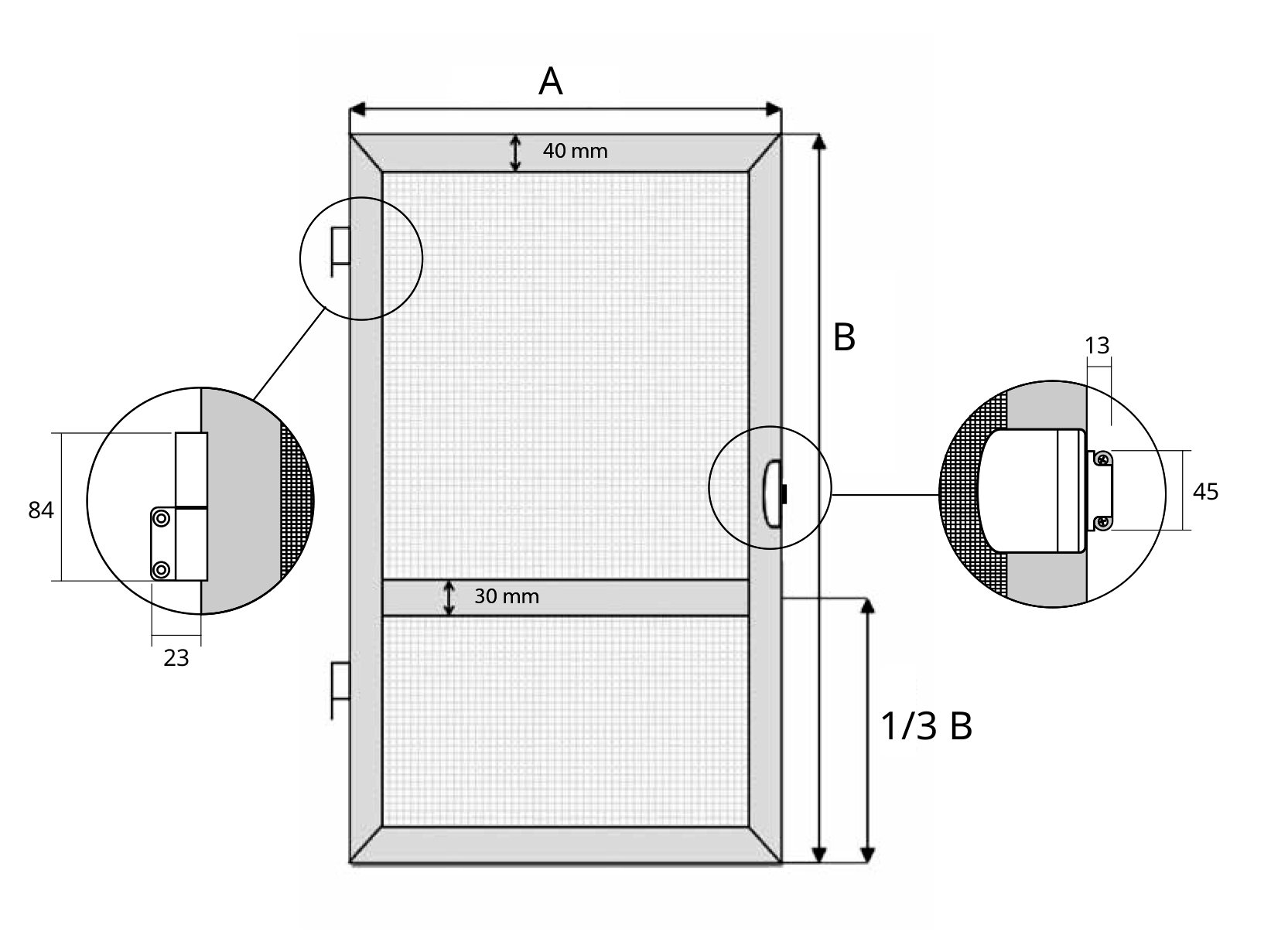

Ovet - sivukuva- A - NÄYTÖN LEVEYS Tämä on ikkunan karmin aukon leveys mitattuna ulko-oven karmin reunasta reunaan, lisättynä 2 cm kummaltakin puolelta. (A=D+4cm).
- B - NÄYTÖN KORKEUS Tämä on ikkunan karmin aukon korkeus mitattuna ulko-oven karmin reunasta reunaan, lisättynä 2 cm molemmilta puolilta. (B=C+4cm).
- C - KORKEUS Mitattu ulko-oven karmin reunasta reunaan.
- D - LEVEYS Mitattu ulko-oven karmin reunasta reunaan.
- I - Oven karmi
- II - Oven karmin tiiviste
- III - Oven puitteet
*Hyönteisverkon kiinnittämiseen tarvitaan lisää 23 mm saranoihin ja 13 mm kahvaan. Nämä komponentit ylittävät hyttysverkon kehyksen päämitat.
*Runkoinen hyttysverkko on suunniteltu asennettavaksi sisäänpäin avautuviin oviin.
Plisse Door Mosquito Screen DEORA
- A - LEVEYS Tämä on ulko-oven syvennyksen leveys.
- B - KORKEUS Tämä on ulko-oven syvennyksen korkeus.
Deora-hyttysverkkoa voidaan käyttää sisäänpäin avautuviin oviin.
Mitat A ja B ovat valmiin tuotteen mitat.
Ohjauspuoli - Mosquito Screen DEORA
Ohjauspuoli määritellään rakennuksen ulkopuolelta katsottuna.
Vasen ohjaus
Oikea ohjaus
Plisse Mosquito Screenin osat
opas
liukuva profiili
matala pohjaprofiili
(liima)
kulmaprofiili
(liima)
korkea pohjaprofiili
(kierrettävä)
*Kaikki mitat on ilmoitettu millimetreinä.
Kattoverhot VELUX / FAKRO
Mittausohjeet VELUX / FAKRO kattokaihtimet
- 1. Kun avaat VELUX / FAKRO -ikkunan puitteen oikeasta tai vasemmasta yläkulmasta, löydät arvokilven.
- 2. Arvokilvet vaihtelevat sijainniltaan ja ulkonäöltään riippuen ikkunamallista. Tarkista tyyppi ja koko sivulla olevan kuvan mukaisesti.
- 3. Valitse sopiva ikkunatyyppi: FAKRO esimerkki: 78x118 VELUX esimerkki: GGL, MK08
- 4. Jos ikkunassasi ei jostain syystä ole arvokilpiä, mittaa puitteen ulkomitta (leveys ja korkeus) ja ota yhteyttä konsulttiimme, joka auttaa sinua tunnistamaan ikkunan koon.
Aurinkopaneeliverhot
Mittausohjeet Aurinkopaneeliverhot
Ikkunakannen pitkä ja häiriötön toiminta ei riipu pelkästään sen valmistuksen korkeasta laadusta, vaan myös sen oikeasta asennuksesta ja kokoonpanosta. Jotta aukko sopii täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.
- A - Leveys Tämä on järjestelmän kokonaisleveys
- B - Korkeus Tämä on järjestelmän kokonaiskorkeus
*Seinään asennettaessa (ikkunan syvennyksen ulkopuolelle) on suositeltavaa, että järjestelmä on 75 mm leveä ja 115 mm korkeampi kuin ikkunasyvennys asennuksen helpottamiseksi.
Aurinkopaneeliverhojen tyyppi

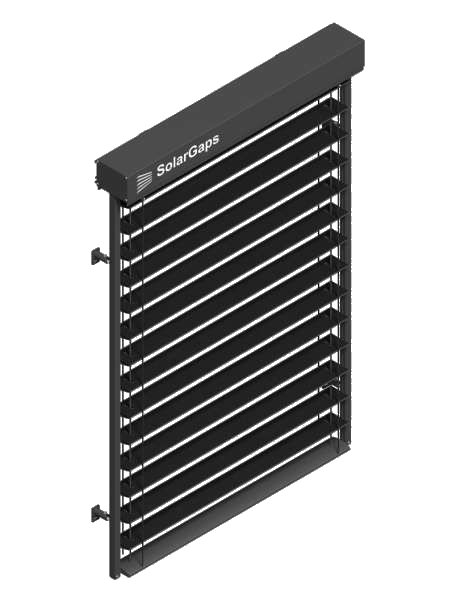

TYYPPI R - Klassiset oppaat
TYYPPI W - Kaapelin ohjaus
Komponenttien mitat
Laatikko
Paketti
Louvre
Laatikko asennustelineellä
Kiinnike
Opas
(vain tyyppi R)
Ohjainkannatin
(vain tyyppi R)
Kaksoisohjainkiinnike
(vain tyyppi R)
Vaijeripidike
(vain tyyppi W)
Autotallin portit
Mittausohjeet autotallin lohkooville
Autotallin oven pitkäikäinen ja häiriötön toiminta riippuu paitsi sen laadusta myös tarkasta mittauksesta ja oikeasta asennuksesta. Tarkat mitat ovat tärkeitä, jotta ovi sopii täydellisesti aukkoon.
Alla olevia ohjeita on ehdottomasti noudatettava.
L - Vasen, R - Oikea, FH - Lopullinen lattiakorkeus
- W - WIDTH (mitta A) Tämä on aukon leveys sen viimeistelyn jälkeen.
- H - KORKEUS (mitta B) Tämä on aukon korkeus sen jälkeen, kun se on valmis.
- LS - vasen karmi (sivuväli) vähintään 110 mm
- RS - oikea karmi (sivutila) vähintään 110 mm
- HR - kama
- D - autotallin syvyys
- • Oven tilattu leveys = autotallin sisäänkäynnin leveys sen valmistuttua (L)
- • Oven tilattu korkeus = autotallin sisäänkäynnin korkeus sen valmistuttua (H)
- • Mittaukset on tehtävä valmiille seinille ja lattioille.
- • Tarkista, ettei suunnitellulla ovialueella ole esteitä, jotka voisivat estää asennuksen tai sen keskeytymättömän toiminnan (esim. kattopalkit, putket, ikkunat, autotalliin avautuvat ovet).
- • Autotallin ovea määritettäessä valmistaja valitsee ohjainten tyypin ja tasapainotusjärjestelmän:
- - tasapainotusjärjestelmän valinta riippuu oven mitoista ja painosta
- - ohjainten valinta ja tasapainotusjärjestelmän sijoitus riippuu kaman korkeudesta
*Kaikki mitat on ilmoitettu millimetreinä.
