Laskostettujen kaihtimien mittausohjeet (2SCK)

Ikkunakannen pitkä ja häiriötön toiminta ei riipu pelkästään sen valmistuksen korkeasta laadusta, vaan myös sen oikeasta asennuksesta ja kokoonpanosta. Jotta aukko sopii täydellisesti, valitun paikan tulee olla oikein ja huolellisesti mitoitettu.
Seuraavia apupiirroksia on ehdottomasti noudatettava.

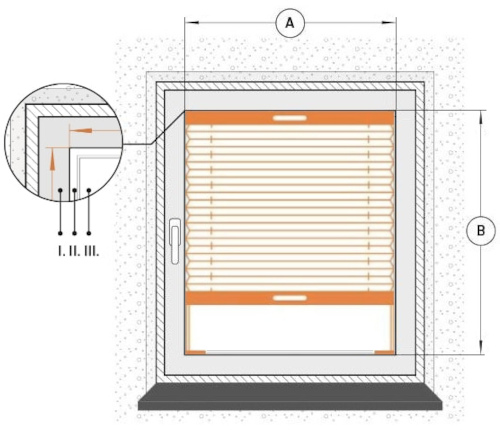

Asennus lasihelmien väliin

A - LEVEYS Tämä on lasin näkyvän alueen leveys.
B - KORKEUS Tämä on lasin näkyvän alueen korkeus.
I - Ikkunan kehys
II - Lasitushelmi
III - Lasi

* Laskostettu kaihdin toimii lasiruudun alueella, lasihelmien välissä. (Mittaa tehdessäsi ilman tiivisteitä; mittaa vain lasi!) Näin laskostettu kaihdin toimii oikein ja tasaisesti.

Asennus lasihelmien väliin koskee seuraavan tyyppisiä laskostettuja kaihtimia: 2SCK.

Asennus lasihelmille

A - LEVEYS Tämä on lasin leveys, mukaan lukien lasihelmet.
B - KORKEUS Tämä on lasin korkeus, mukaan lukien lasihelmet.
I - Ikkunan kehys
II - Lasitushelmi
III - Lasi

*Varmista mittauksen aikana, että laskostettu kaihdin ei häiritse ikkunan kahvaa.

Asennus lasihelmille koskee seuraavan tyyppisiä laskostettuja kaihtimia: 2SCK.

Non-invasiivinen asennus ikkunapuitteelle

A - LEVEYS Tämä on lasin leveys, mukaan lukien lasihelmet.
B - KORKEUS Tämä on ikkunan puitteen korkeus.
I - Ikkunan kehys
II - Lasitushelmi
III - Lasi

*Varmista mittauksen aikana, että laskostettu kaihdin ei häiritse ikkunan kahvaa.

Non-invasiivinen asennus ikkunapuitteeseen koskee seuraavia laskostettuja kaihtimia: 2SCK, 1SCOW, 2SCOW.

*Kaikki mitat on ilmoitettu millimetreinä.
